    产品展示>> 卷板机

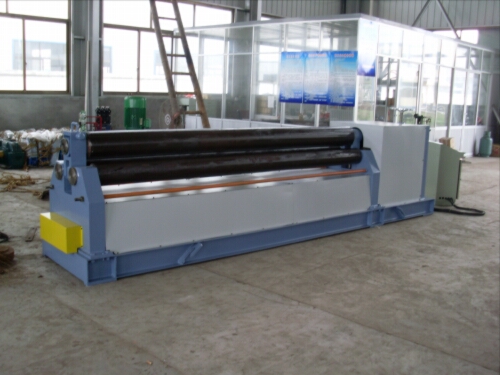

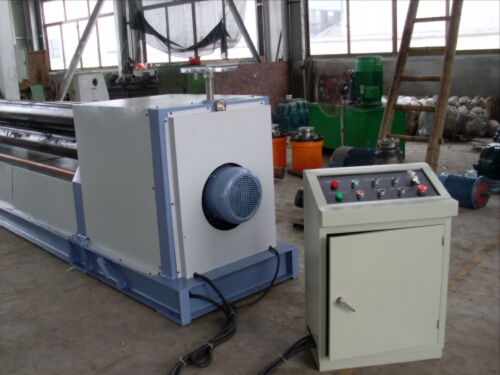

产品:W11系列三辊卷板机






产品介绍:

性能与特点:

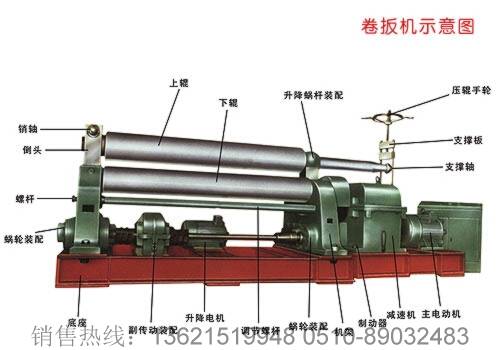

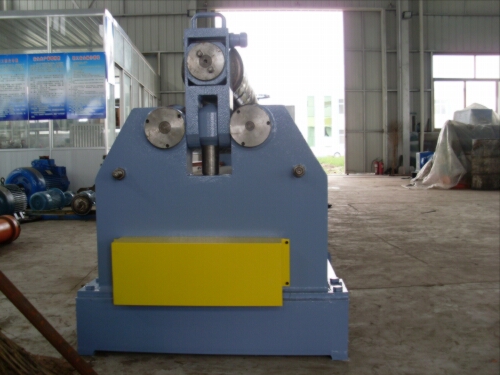

  该机结构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆螺母蜗杆转动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮齿合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

技术参数:


规格型号 最大卷板厚度 最大卷板宽度 板材屈服极限 卷板速度 满载最小卷板直径 上轴直径 下轴直径 两下轴中心距 主电机功率 机器重量 外形尺寸
mm mm mm m/min mm mm mm mm KW t mm
W11-6×1500 6 1500 245 7.16 380 180 170 210 4 2.6 3310×1210×1330
W11-6×2000 6 2000 245 7.16 380 180 170 210 5.5 3.1 3310×1210×1330
W11-6×2500 6 2500 245 7.16 500 190 170 260 5.5 4.6 4310×1210×1330
W11-6×3200 6 3200 245 6.46 500 240 200 310 7.5 7.2 5200×1400×1200
W11-8×2000 8 2000 245 7.16 450 190 170 260 7.5 4.1 3810×1210×1330
W11-8×2500 8 2500 245 6.46 500 240 200 310 11 6.7 4500×1420×1610
W11-12×2000 12 2000 245 6.46 500 240 200 310 11 6.2 4050×1420×1610
W11-12×2500 12 2500 245 5 750 280 240 360 11 8.1 5000×1500×1300
W11-12×3000 12 3000 245 5 650 280 240 360 11 21.1 5500×1500×1300
W11-16×2000 16 2000 245 5 750 280 240 360 11 7.8 4500×1500×1300
W11-16×2500 16 2500 245 5 750 280 240 360 11 8.5 5000×1500×1300
W11-16×3200 16 3200 245 5 900 340 280 440 11 15.6 6300×1600×1900
W11-20×2000 20 2000 245 5 750 280 240 440 11 7.8 4500×1500×1300
W11-20×2500 20 2500 245 5 850 340 280 490 15 14.7 5600×1600×1900
W11-25×2000 25 2000 245 5 850 340 280 490 22 13.2 5100×1600×1900
W11-25×2500 25 2500 245 4.5 900 380 300 600 30 24.7 6000×4600×2150
