一、机床性能描述：

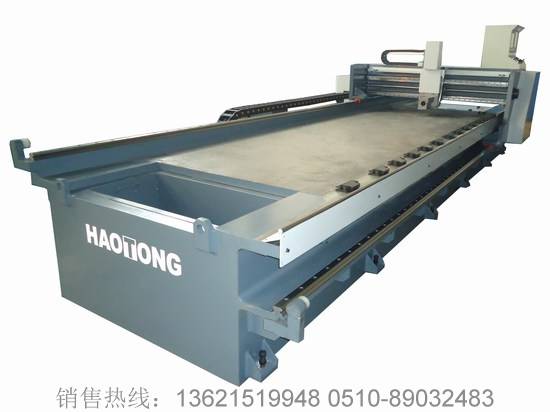

HKC系列横梁移动式开槽机，是经过精心设计的一款数控薄板开槽机。它采用横梁移动板料固定方式工作,开槽速度快，侧压脚牙料工件无压痕。驱动动力由传统的直齿齿轮改为斜齿齿轮，提高了速度，减少了噪音和振动，传动更加平稳可靠，使机床的加工效率得到极大的提高,极大的方便工厂使用和提高生产效力。
二、主要技术参数：
|
型号 |
HKC1220/4000 |
|
工作台 |
|
工作台离地高度 |
700mm |
|
工作台宽度 |
1610 |
|
工作台长度 |
6000 |
|
加工能力 |
|
开槽板料最大宽度 |
1220mm |
|
开槽板料最大长度 |
4000mm |
|
开槽板料最大厚度 |
3mm |
|
开槽板料最小厚度 |
0.6mm |
|
刀架 |
|
合金刀具 |
3把 |
|
白钢刀具 |
4把（本机无） |
|
旋转刀架 |
无 |
|
工作行程 |
|
X轴（横梁左右移动） |
4300mm |
|
Y1轴（刀架前后移动） |
1220mm |
|
Y2轴（移动夹具） |
1220mm |
|
Z轴（刀架上下移动） |
30mm |
|
定位精度 |
|
X轴4000mm直线度 |
±0.10/4000mm |
|
Y1轴 |
±0.02/300mm |
|
Y2轴 |
±0.02/300mm |
|
Z轴 |
±0.01/30mm |
|
定位速度 |
|
X轴 |
35~60m/min(多段调速) |
|
Y1轴 |
0~20000mm/min(无极调速) |
|
Y2轴 |
0~20000mm/min(无极调速) |
|
Z轴 |
0~2000mm/min(无极调速) |
|
油压夹具 |
|
固定夹具 |
15个 |
|
固定夹具调压范围 |
2~7Mpa |
|
移动夹具 |
1个 |
|
移动夹具调压范围 |
2~5Mpa |
|
马达功率 |
|
X轴伺服马达 |
5kw |
|
Y1轴伺服马达 |
1kw |
|
Y2轴伺服马达 |
1kw |
|
Z轴伺服马达 |
1kw |
|
油压泵浦马达 |
2.2kw |
|
其它 |
|
集屑槽 |
有 |
|
空气冷却 |
有 |
|
吹尘抢 |
有 |
|
机器外形 |
6000X2300X1750 |
|
机器重量 |
约7.5T |
|
